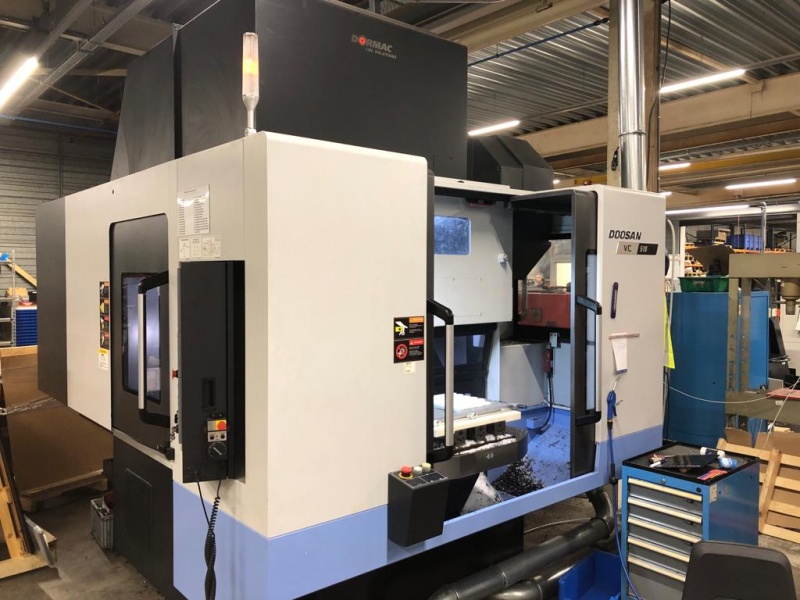

Doosan verticaal bewerkingscentrum VC 510
Voor meer informatie neem dan contact met ons op via één van onze vertegenwoordigers middels 0229 542485.
Of neem direct contact op met Edwin de Leeuw, 06-51196113.
Dit betreft een gebruikte machine en is direct beschikbaar. Vraag naar de voorwaarden.
Toebehoren Doosan VC510:
- Doosan Fanuc 0iM besturing
- 8,4" kleurenscherm
- Ethernet aansluiting
- Spindeltoerental 10.000 rpm
- Big Plus spindel opname
- Lineaire geleiding voor X-, Y- en Z-as
- Rigid tapping
- Koelwater inrichting (inclusief koelwatertank en spanen opvangbak)
- Centraal smeersysteem
- Draagbare handwiel bedieningsunit
- LED machineverlichting
- 3 Kleuren waarschuwingslamp
- Uitgebreide en geïllustreerde machine- en besturingsboeken
- Installatieonderdelen
- Machine kleuren blauw / wit / antraciet
- Volledige CE-certificatie
Technische gegevens:
|
Verticaal bewerkingscentrum
|
|
VC510
|
| |
|
|
|
Verplaatsingen
|
|
|
|
X-as
|
mm
|
762
|
|
Y-as
|
mm
|
516
|
|
Z-as
|
mm
|
570
|
| |
|
|
|

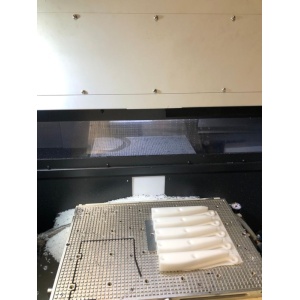

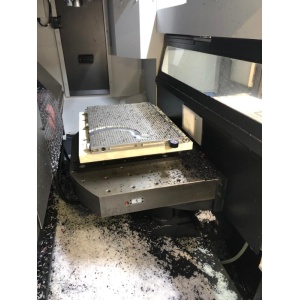

Tafel
|
|
|
|
Tafel afmeting
|
mm
|
(2x) 860 x 570
|
|
Opspanning
|
mm
|
M16 op steek 100
|
|
Maximaal gewicht per tafel
|
Kg
|
350
|
|
Maximale werkstuk hoogte
|
mm
|
520
|
|
Wisseltijd van de tafel
|
sec
|
5,5
|
|
Afstand tafel tot spindel
|
mm
|
210 ~ 780
|
|
Afstand kolom tot spindel
|
mm
|
520
|
| |
|
|
|
Voedingen
|
|
|
|
IJlgang X-as en Y-as
|
m/min
|
40
|
|
IJlgang Z-as
|
m/min
|
32
|
|
Voeding alle assen
|
mm/min
|
16.000
|
|
Servo motor X- en Y-as
|
kW
|
4
|
|
Servo motor Z-as
|
kW
|
4
|
| |
|
|
|
Spindel
|
|
|
|
Maximaal spindel toerental
|
omw/min
|
10.000
|
|
Type aandrijving
|
|
Belt
|
|
Spindel motor (30 min/continue)
|
kW
|
18,5 / 15
|
|
Gereedschap opname
|
|
ISO #40
|
|
Maximaal koppel
|
Nm
|
117.7
|
|
Oriëntatie
|
|
Built In
|
| |
|
|
|
Nauwkeurigheden
|
|
|
|
Positioneren gehele lengte
|
mm
|
± 0.002
|
|
Repeteerbaarheid
|
mm
|
± 0.002
|
|
Feedback system
|
|
Absolute Puls coder
|
| |
|
|
|
Automatische gereedschapswisselaar
|
|
|
|
Aantal gereedschappen
|
stuks
|
30
|
|
Maximale gereedschapsdiameter
|
mm
|
80
|
|
Maximale gereedschapslengte
|
mm
|
220
|
|
Maximaal gewicht
|
Kg
|
8
|
|
Gereedschapswisseltijd TTT
|
sec
|
1,6
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
Koeling
|
|
|
|
Capaciteit tank
|
Liter
|
420
|
|
Vermogen pomp
|
kW
|
1.1
|
|
Druk gemeten aan de uitlaat van de pomp
|
Bar
|
1
|
| |
|
|
|
Overige
|
|
|
|
Totaal opgenomen vermogen
|
kVA
|
40.2
|
|
Machine afmetingen lengte
|
mm
|
3.260
|
|
Machine afmetingen breedte
|
mm
|
2.580
|
|
Machine afmetingen hoogte
|
mm
|
3.130
|
|
Machine gewicht
|
Kg
|
9.200
|
